喜訊 | 金環建設集團再獲QC成果獎！
● 課題名稱：
提高雙扭曲斜拉索塔體安裝曲線質量
● 斬獲獎項:
河北工程建設質量管理小組競賽活動Ⅱ類成果獎
● 項目介紹:

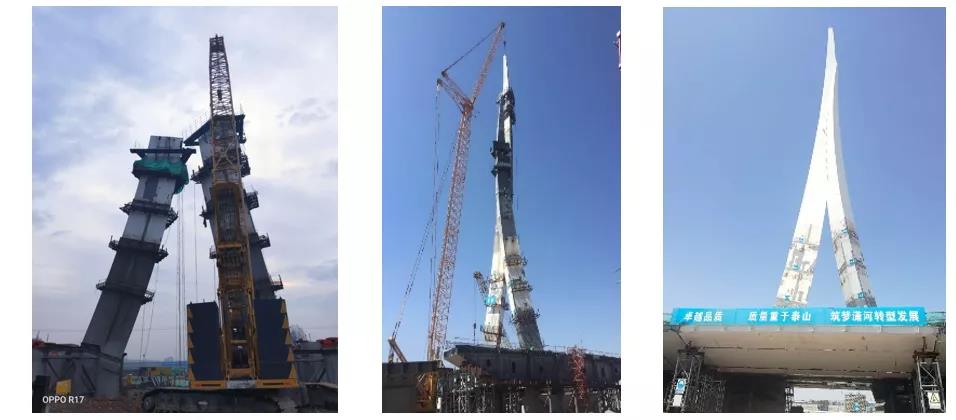

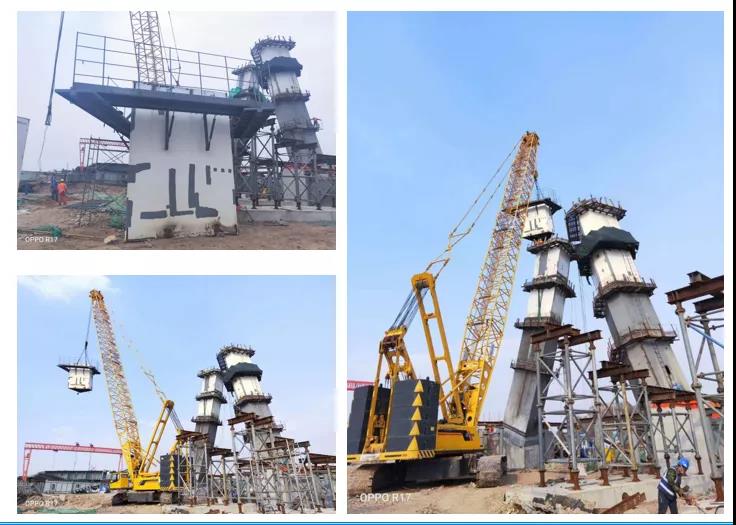

項目為金環承建太原真武路瀟河大橋工程，全長1.012公里，其中主橋（單塔雙索面斜拉橋）長為280米，寬度為50.5米，引橋（等截面連續梁橋）北側長360米、南側長372米，寬度37米。 該工程主橋單塔雙索面斜拉橋塔包括高矮兩塔肢，橋塔上塔柱為鋼結構，下塔柱為鋼混組合結構。高塔與矮塔結構相似，均為變截面梯形截面。
● 課題研究:
該項目是我集團同中鐵三局合作的又一標志性項目，且在太原市有一定的影響力及結構設計方面的獨有特點，公司決定成立QC現場攻關型小組，確保雙扭曲斜拉索塔體安裝曲線質量完美交工進行攻關，打造新的精品建筑名片。
該工程是雙扭曲斜塔，在安裝的時候需要克服以下難點：
1、從構造上而言，雙扭曲斜拉索塔體安裝對接口焊接均為厚壁鋼箱型結構，其塔體承載著整個橋面梁結構的斜拉索拉力，且扭曲厚壁鋼箱型焊接質量的好壞將直接關系到整個塔體結構的安全。
2、從工藝上而言，考慮到工程雙扭曲線的特殊性，其焊接工藝有一定的挑戰性。
3、從結構外觀設計上而言，高、矮兩塔雙扭曲斜拉索塔體為扭曲變徑鋼箱型結構，安裝單元件較多，如何控制每一單元能夠按照設計要求進行對接連接組裝，其扭曲鋼箱型外觀曲線質量的完美將直接關系到整個塔體結構的觀感，需要做好測量監控。
4、從施工安全措施上而言，高空塔體安裝施工上來說，本工程外側沒有可作為施工搭設防護的支撐點結構，無形中造成安裝安全措施的難度增大。
5、高、矮兩塔體外輪廓均由4條定位線構成：即基準線為起點，順時針方向依次為定位線1、定位線2和定位線3，各定位線均為空間圓弧線。而且所有隔板均垂直于該基準線。
針對以上難點，小組成員對安裝扭曲點進行分析，找到影響扭曲度曲線質量的主要問題，群策群力繪制影響安裝質量的因果分析圖，通過實際數據分析，小組最終確定兩個要因：班組級管理人員檢查力度不夠、施工工藝落實不到位。為提高班組管理人員的檢查力度，小組對班組長及操作工進行培訓、考核，制定獎罰方法，加強自檢力度；小組成員對工人進行專業培訓、考核、加強自檢力度，施工工藝落實到位率達到100%。
在塔體安裝施工過程中，我們嚴格檢查、認真記錄，施焊熔透焊縫共約3339米。通過外觀檢測均符合«鋼結構工程施工質量驗收規范»GB50205-2020要求；先后對4*288米熔透焊縫進行了UT/MT檢測，其中一次檢測合格3276m焊縫，占焊縫總數的97.5%，提升了勞動效率，保證了施工精度及進度。
● 課題名稱：
提高槐安路與西二環互通立交橋項目現場安裝合格率
● 斬獲獎項:
河北工程建設質量管理小組競賽活動類Ⅲ類成果獎
● 項目介紹:

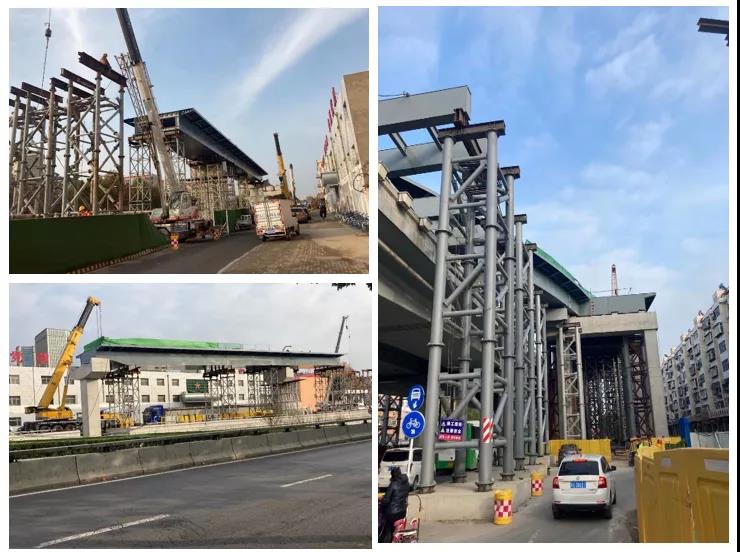

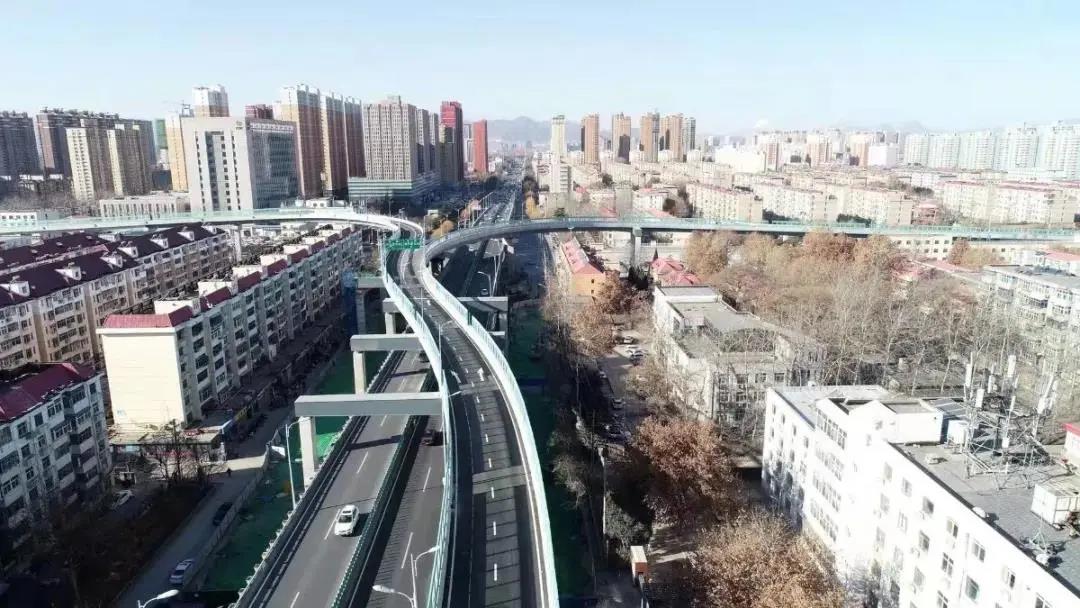

金環建設集團和河北冀中城建集團組成聯合體，承建槐安路西二環立交橋工程（一期）。一期新建槐安路與西二環互通立交東向南、東向北匝道，兩條匝道全長共計約1481米，兩條匝道標準段結構總寬均為8.5米，單向1-2車道規模。金環建設集團負責該橋梁鋼結構部分的制造和施工。全線共計有6聯18跨鋼箱梁。
● 課題研究:
本工程是石家莊市槐安路與西二環兩條快速路轉換形成的快速路樞紐型立交工程，是石家莊市向西聯系組團及向外輻射重要通道的重要轉換節點。該項目施工現場為市內繁華路段，施工條件復雜且構件超限，吊車選型及站位困難且項目外觀要求較高，這就對該工程的安裝質量提出了更高的要求，為此成立QC現場攻關小組，協助現場管理人員順利完成施工。
小組對以往的相關案例的現場安裝質量情況進行了調查，主要從鋼箱梁安裝后的軸線偏位、梁底高程、支座偏位進行了分析，調查取點位860處，最終確定梁底高程、軸線偏位是需要解決的主要問題。

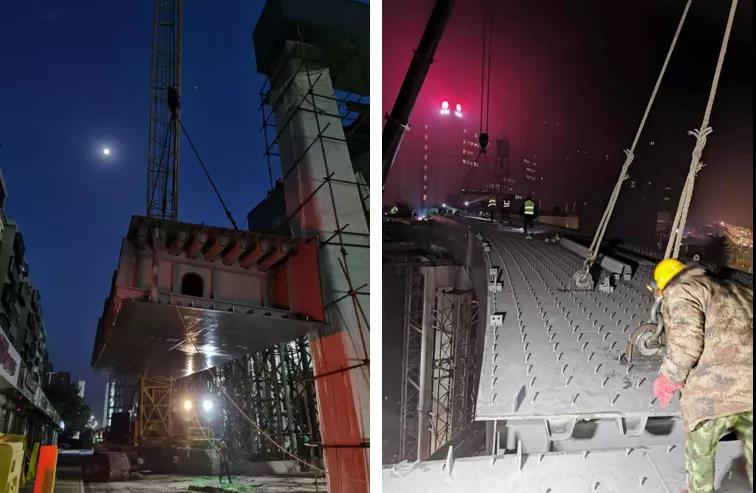

針對以上問題，小組開始展開討論，制定相關解決方法：安裝前對土建單位施工的支座、蓋梁等高程及坐標進行二次復核，減少誤差；加強進場構件的檢驗工作，防止不合格品進入工地，盡量在加工制造階段消除誤差；嚴格按照工藝文件要求進行構件安裝定位及合攏工作，選擇正確的吊裝定位合攏時間，減少溫度的影響；嚴格控制現場臨時措施安裝質量，定時測量臨時措施的沉降及偏位情況，加強施工過程檢測。
經過組內分析總結出要因，并制定對策實施以后，對槐安路與西二環互通立交橋進行了效果驗證，選取了每聯鋼箱梁的鋼梁定位點和鋼梁高程點，保證了測量數據的廣泛性和代表性，經與設計標準核對，一次監測合格率達到了94.5%，保障了施工精度。
槐安路與西二環互通立交橋工程項目部多次召開內部總結會議，就活動從開始到結束進行了總結及多次復盤，將問題進行歸類整理給出詳細的解決辦法并制定成冊，分發給對應的項目管理人員進行學習。同時，項目部還與河北冀中城建集團對此次活動進行了學習交流，河北冀中城建集團對QC小組為項目順利的完成表示了高度的肯定與贊揚。
多年來，金環建設集團始終秉承“質量為本”的管理理念，堅持不懈地開展QC小組活動，并將QC 的核心思想和活動開展運用到質量攻關、技術改進、研發創新、班組建設等實際工作中，實現QC精髓的“融合化”，為提高鋼結構產品質量、項目建設質量和生產效率作出積極的貢獻。
未來，金環建設集團將繼續砥礪前行，通過QC質量攻關的方式，將生產中的難點問題逐一攻克，提高項目品質質量、提高生產效率。在攻堅克難的這條路上繼續前行，解決一個又一個技術難題，打造一個又一個建筑名片。
