看過來！這座河北省規模最大、功能最全的體育場，你了解多少？
2020-09-05
來源：
類型：集團新聞
關鍵詞：河北奧體中心體育場，體育場館，金環建設
馳騁在石家莊新城大道上，
遠遠就能望見一座精美別致的建筑群，
這就是位于河北省會石家莊市正定區的
河北奧林匹克中心體育場！
源于“司南”的設計理念，
賦予了河北奧體中心
深厚的東方神韻和厚重的文化內涵。

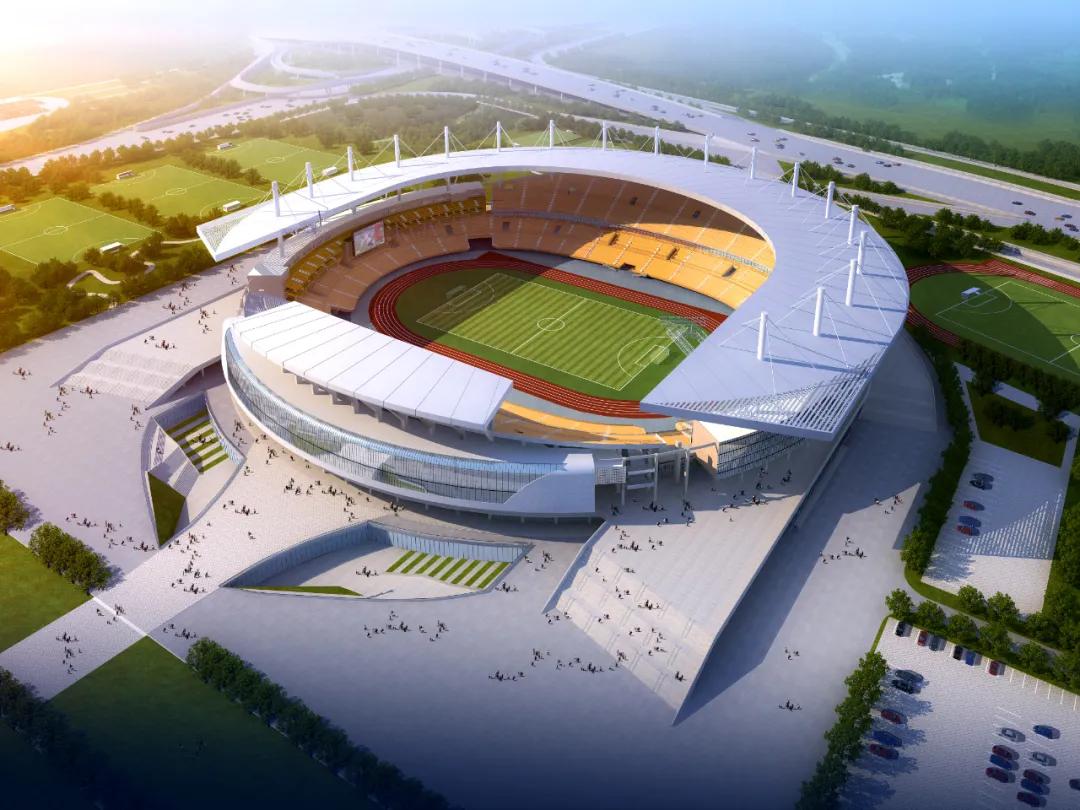

河北奧體中心毗鄰滹沱河生態旅游區、省園博園，總投資30個億。整個奧體中心由一座甲級大型綜合性體育場、一座體育館綜合體、一座田徑館、一座綜合訓練基地、室外配套設施，以及河北體育學院新校區組成，總建筑面積36萬平方米。
其中最為核心的體育場，位于整個奧體中心的西側，占地面積118530平方米，為全國甲級大型體育場。主體結構為為框架-剪力墻體系，屋蓋為鋼結構大跨度空間管結構，看臺罩棚為管桁架結構。

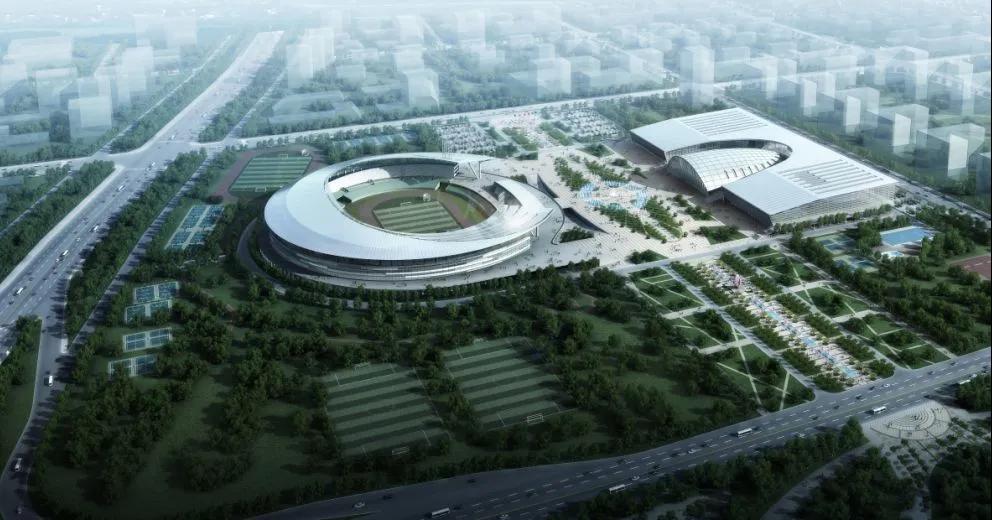

▼河北奧體中心全貌效果圖，其中左側圓環形建筑即為河北奧體中心體育場
-
它的建筑面積達到118530平方米，相當于一個1000多戶居民的大型居民區的建筑面積；
-
它的罩棚高度達到49米，相當于16層大樓的高度；
-
它地上五層，地下一層，可容納6萬個觀眾座席，為全國為數較少的6萬坐席體育場，即使和全國各省市的一流體育場相比，它也毫不遜色！
2017年7月30日，
2018年6月23日，
2018年9月28日，
說了這么多，
你沒猜錯，
這座精品體育場的鋼結構，
又又又是來自金環建設集團的全力打造！
2014年，金環建設集團作為該體育場鋼結構制造和施工單位，全面承建了主體、大看臺、小看臺罩棚等鋼結構工程（制作、安裝）工作。金環人發揮在國內外項目中的豐富經驗，強化現場管理，精心組織施工，嚴格對標建設要求標準，將河北奧體中心體育場打造成城市新的體育娛樂中心。

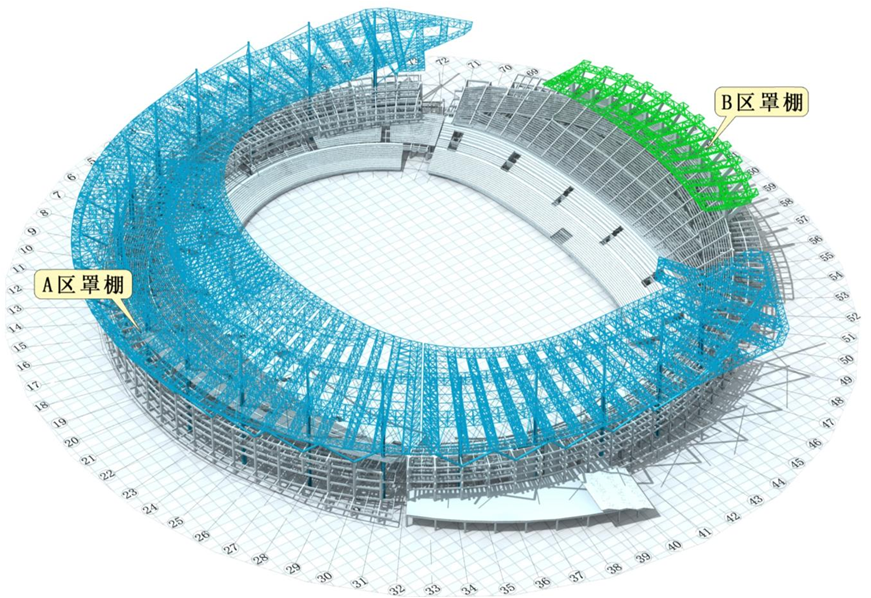

▼鋼屋架結構平面布置圖
▼鋼屋架結構平面布置圖
體育場主體結構為框架-剪力墻體系，鋼結構屋蓋為大跨度空間管結構，主看臺罩棚為拉索管桁架結構，小看臺罩棚為管桁架結構。它的主要難點主要體現在以下幾個方面：

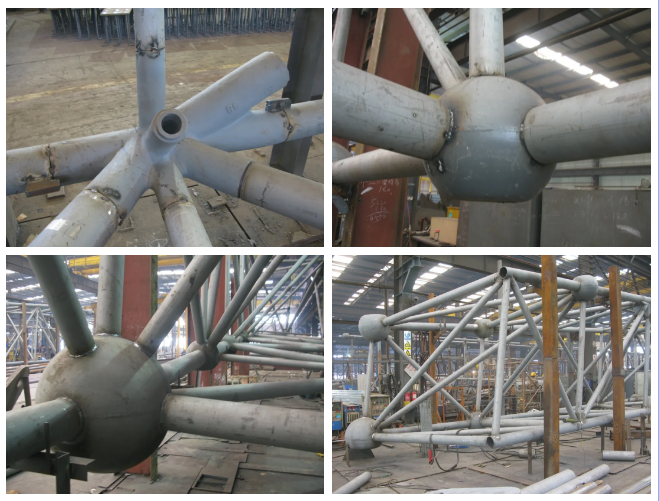

01 多管相貫節點深化、加工及現場安裝
主桁架的連接形式絕大多數為鋼管相貫形式。多管相貫節點深化、加工是本工程的重點，也是保證后期拼裝精度的先決條件。
02 桁架結構跨度大、吊裝難度高
桁架最長達到71米，在結構安裝過程中單榀桁架未形成穩定體系，需要設置臨時支架進行分段吊裝。
03 罩棚結構預應力施工是工程難點
主看臺罩棚為拉索管桁架結構，預應力拉索為主受力構件，其安裝和張拉的控制對結構的安全至關重要。

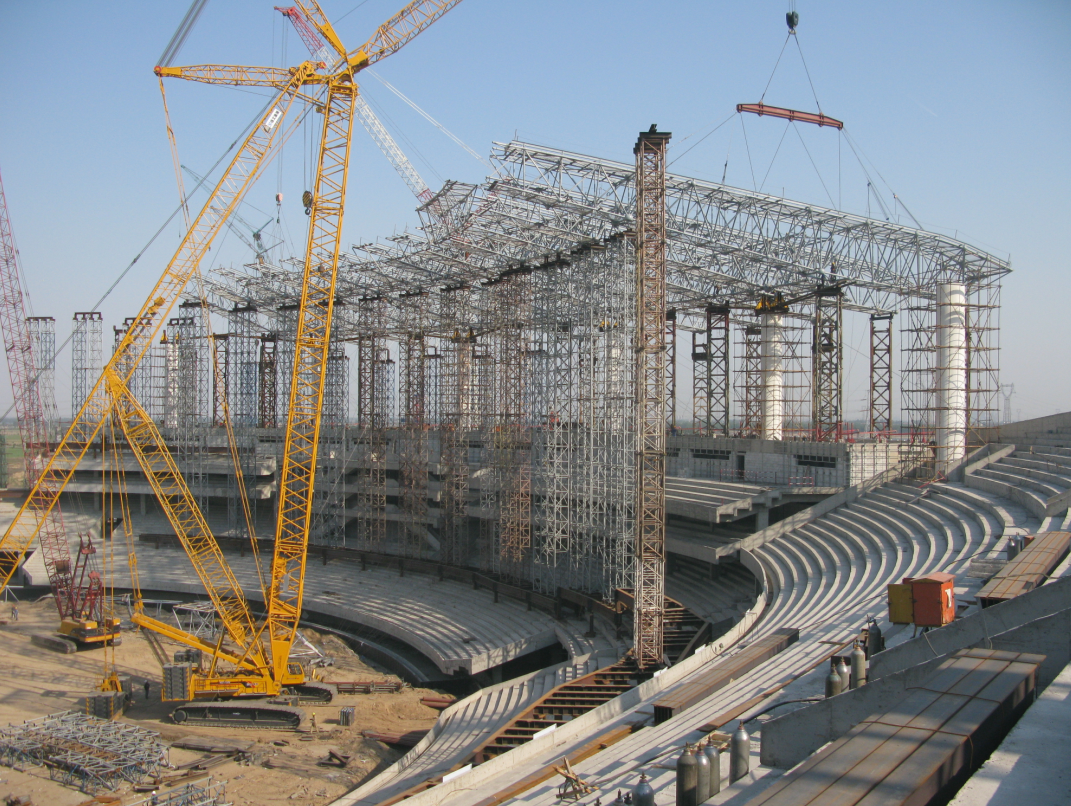

▼每榀主桁架設置3組臨時支架本工程采用組合格構式支撐架。支撐架最大設計高度36m。安裝臨時支撐架采用自制標準支架或塔吊標準節
為解決以上問題，金環建設集團建立起了從生產到施工的有序規劃和安排。
首先，從生產方面——
本工程主要原材料為中厚鋼板、無縫鋼管、鑄鋼件等。材料種類較多，數量大，總重4000噸。金環建設集團在材料的采購上按質保體系、嚴格質量管理，確保原材料質量合格，滿足材料性能的要求。
桁架跨度較大，施工過程與完工狀態桁架受力和豎向變形差異較大，整體結構精度控制難度非常高！為控制加工精度，一線生產人員在下料工序時，就要考慮桁架的變形對桁架節點和桿件尺寸的影響。通過軟件對結構整體進行實際安裝和卸載后的工況分析，確定最終變形值，從而在桁架加工階段設置反向變形，按照調整后的模型進行構件放樣加工，并通過多次的樣板加工，檢驗合格后進入批量生產，確保了質量和精度。

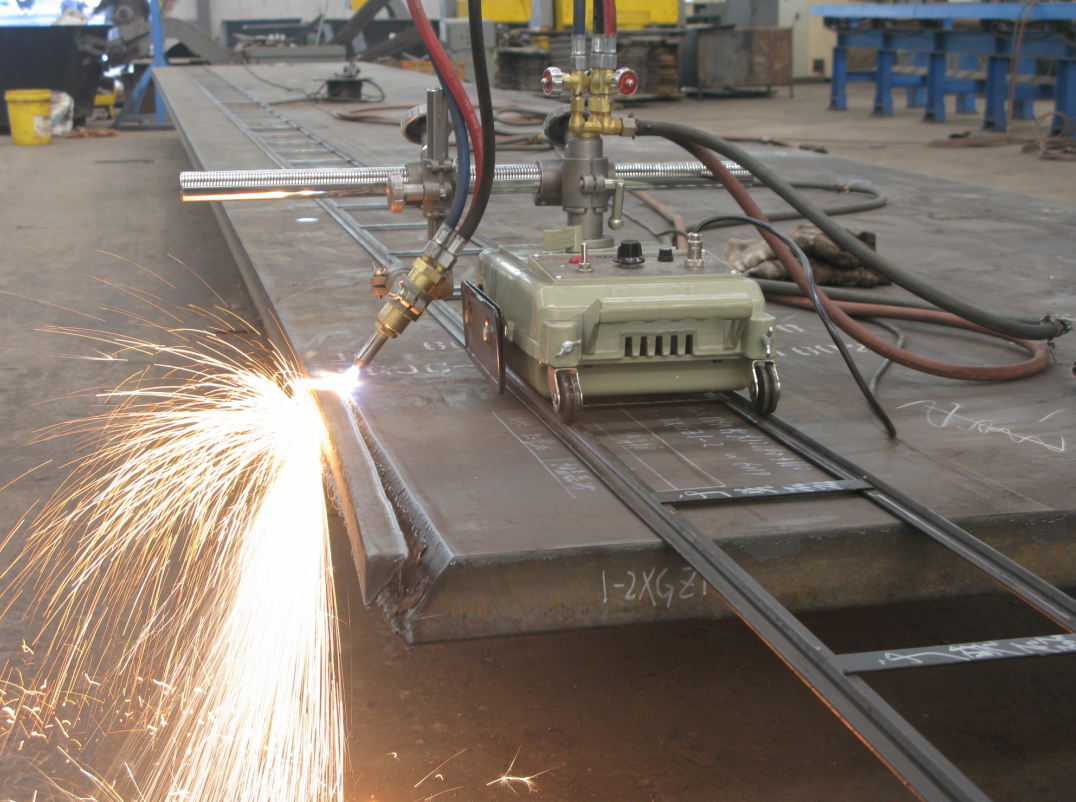

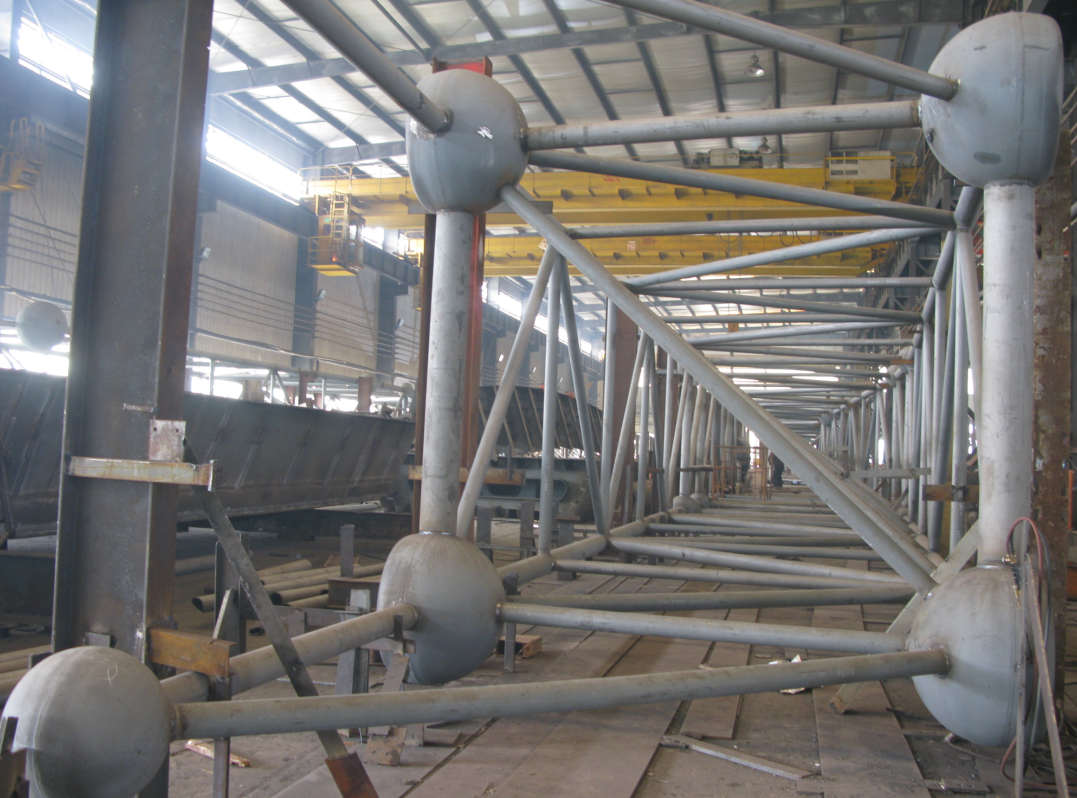

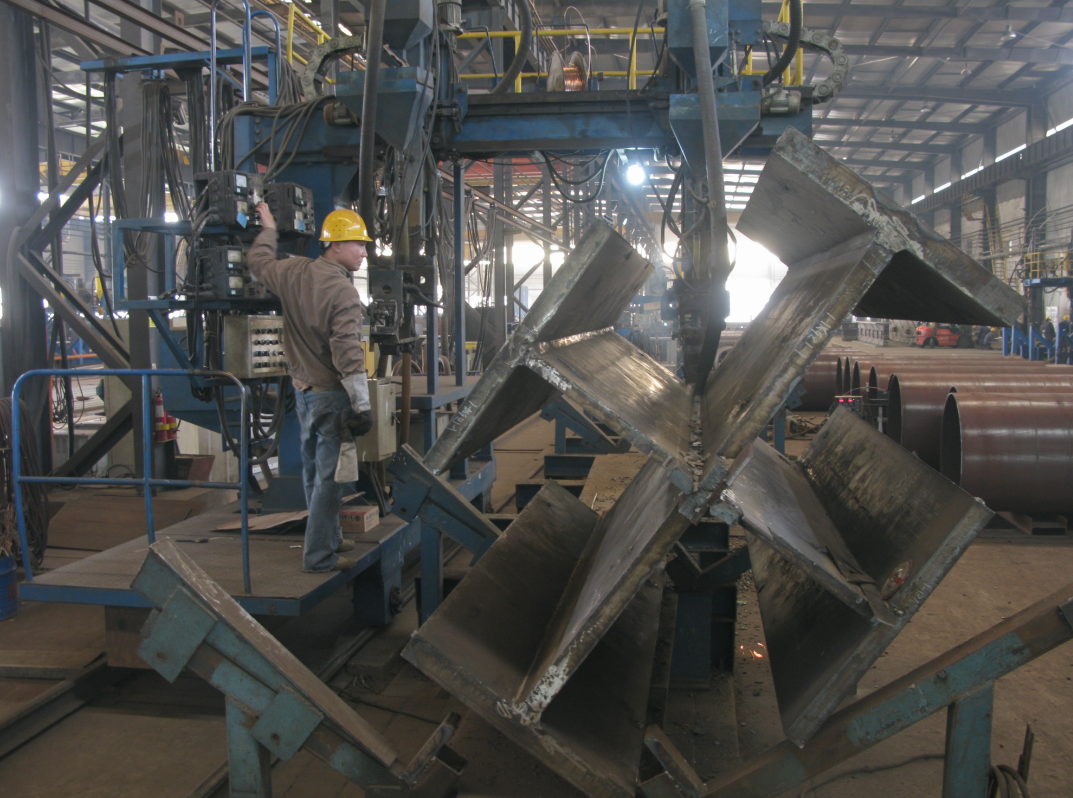

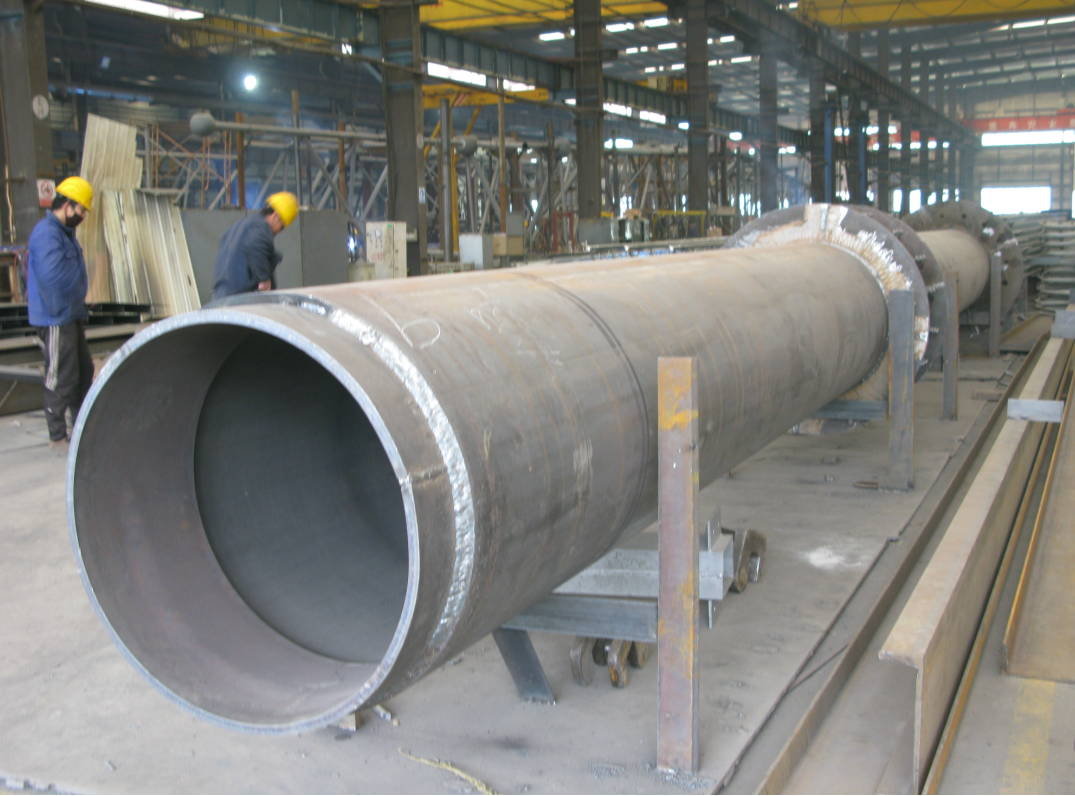

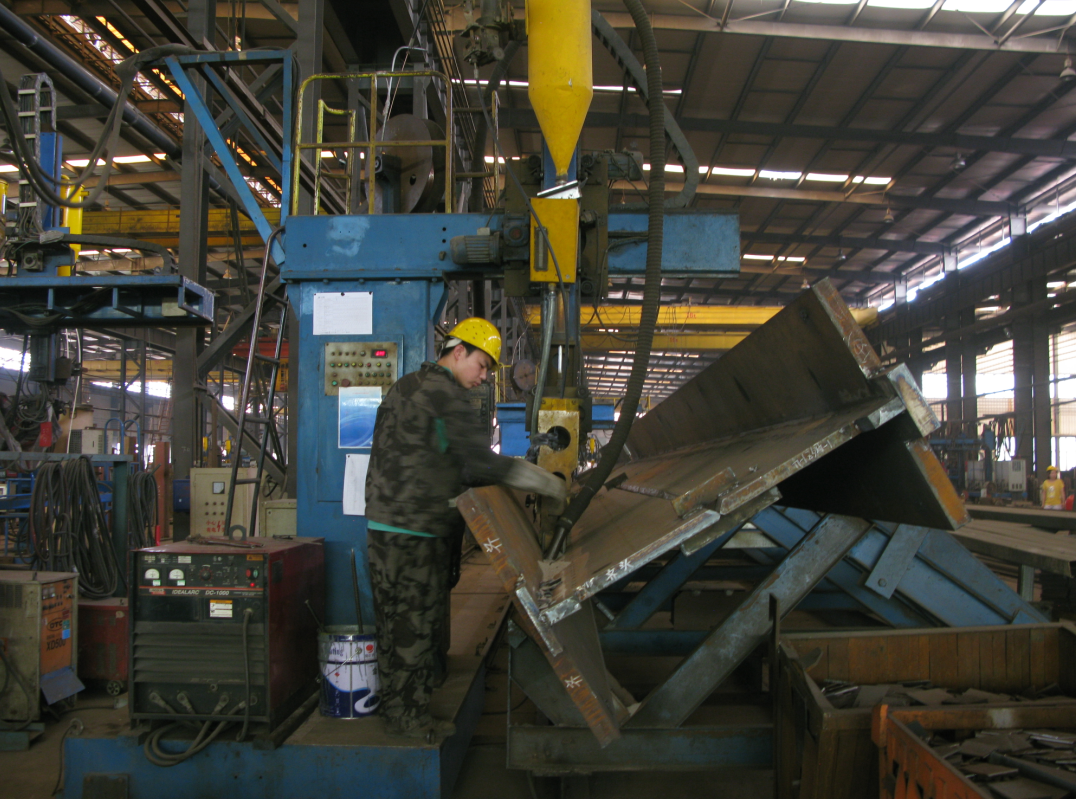

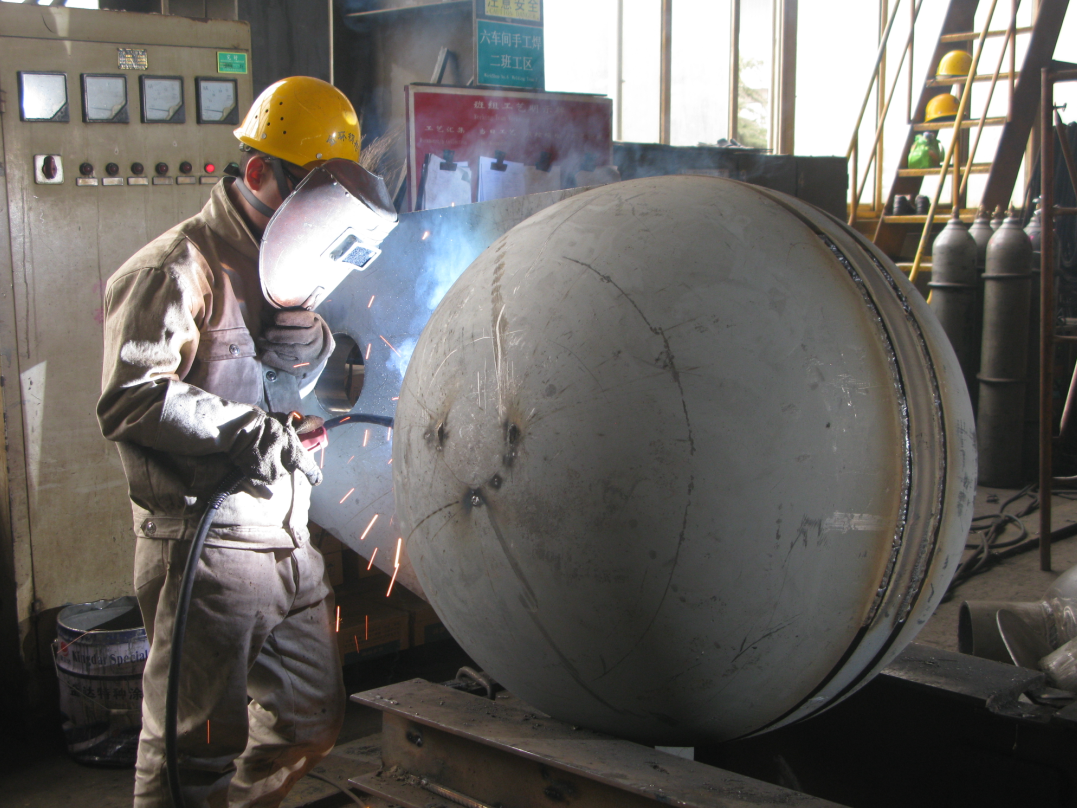

▼車間加工現場

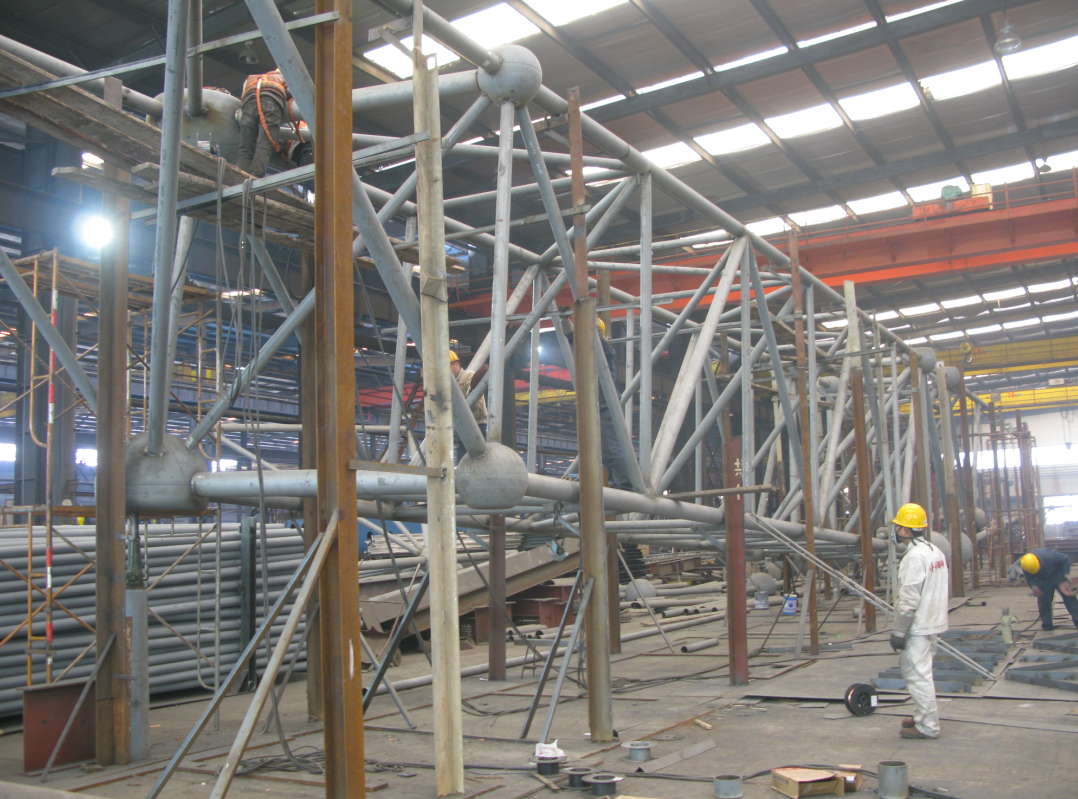

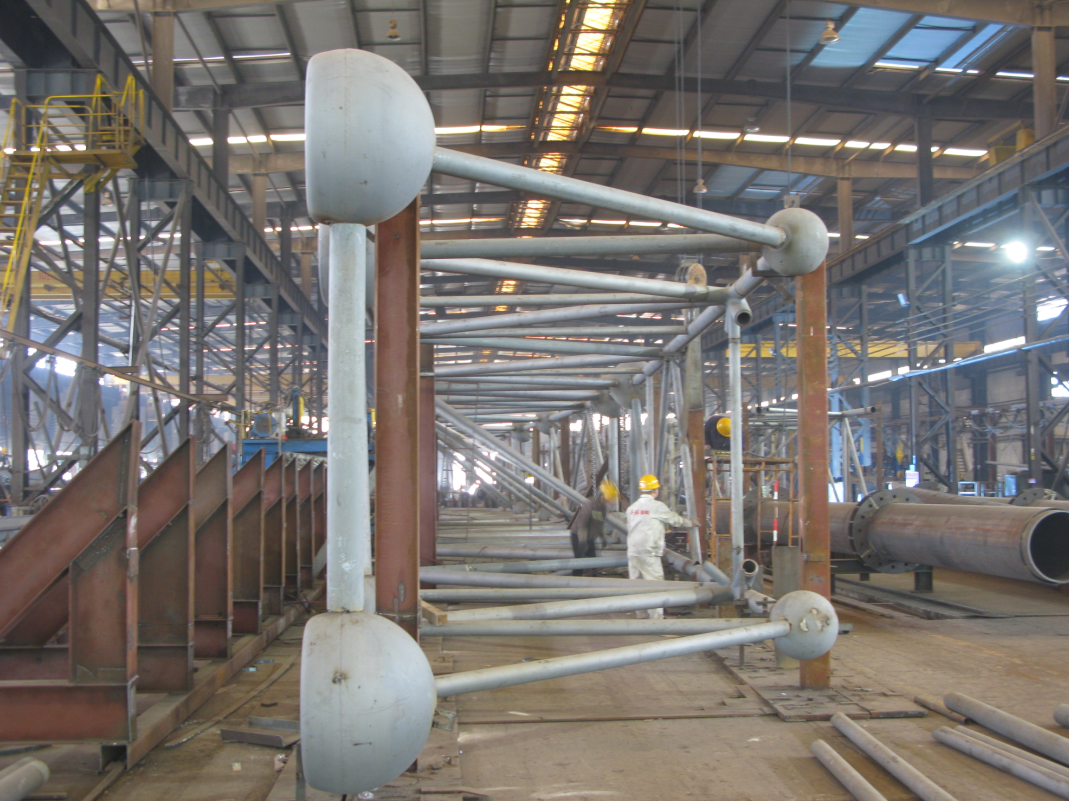

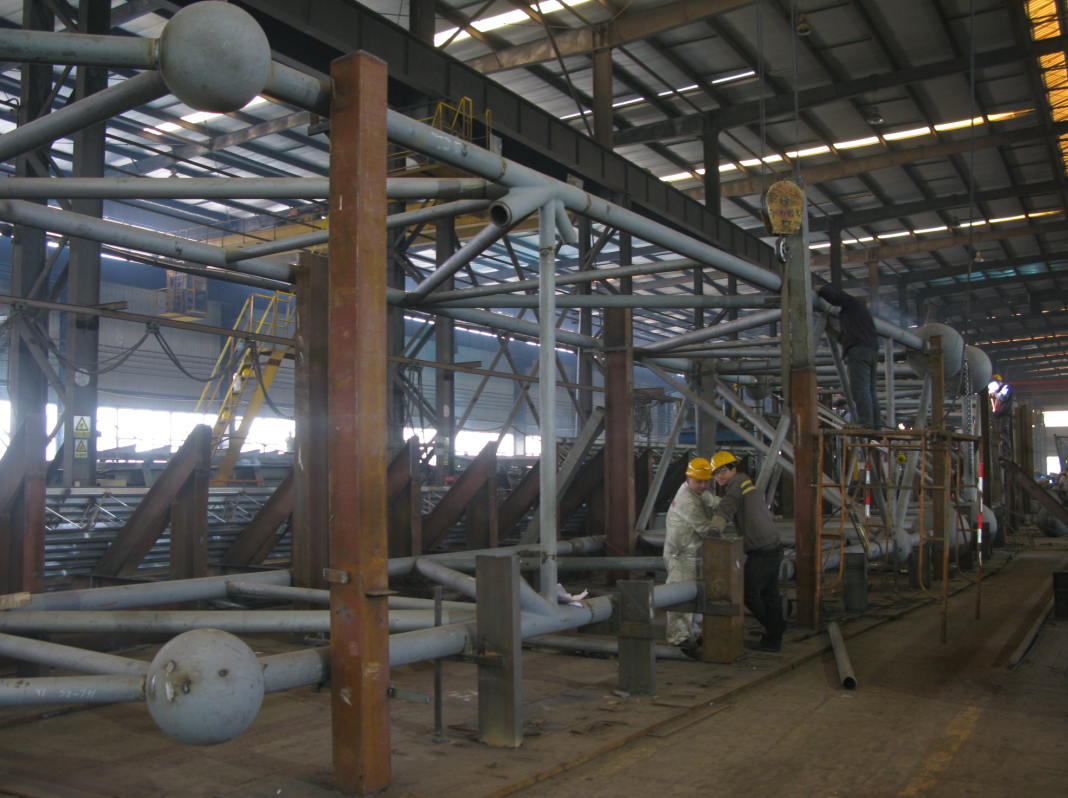

▼在廠內進行整體拼裝，焊接完成后，根據工藝段進行拆分，分段運輸
其次，從施工方面——
金環建設集團針對本項目的特點，成立河北奧體中心—體育場項目經理部，并聘請行業專家組成項目專家組為工程管理和實施提供技術支持。項目部將從施工安裝、工期控制、質量控制以及與相關單位的溝通方面進行全面細致的管理。
本工程施工量大，質量要求高，現場施工周期短，施工中特別選派專業施工隊伍，選擇素質好、技術水平高、有類似工程施工經驗的施工隊伍上崗操作；抽調具有豐富空間鋼結構施工經驗的技術人員，組建好一個技術能力過硬的現場施工隊伍。
在施工過程中，項目部制定了合理的安裝操作方式，控制安裝精度。為了克服桁架跨度大、吊裝難度高的難點，現場通過制定合理的安裝工序，分段吊裝，多吊點綁扎，確保桁架整體穩定，在安裝過程中不產生永久變形。同時加強拉索施工過程中各階段的索力跟蹤和控制，保證施工安裝質量。
▼焊工考試

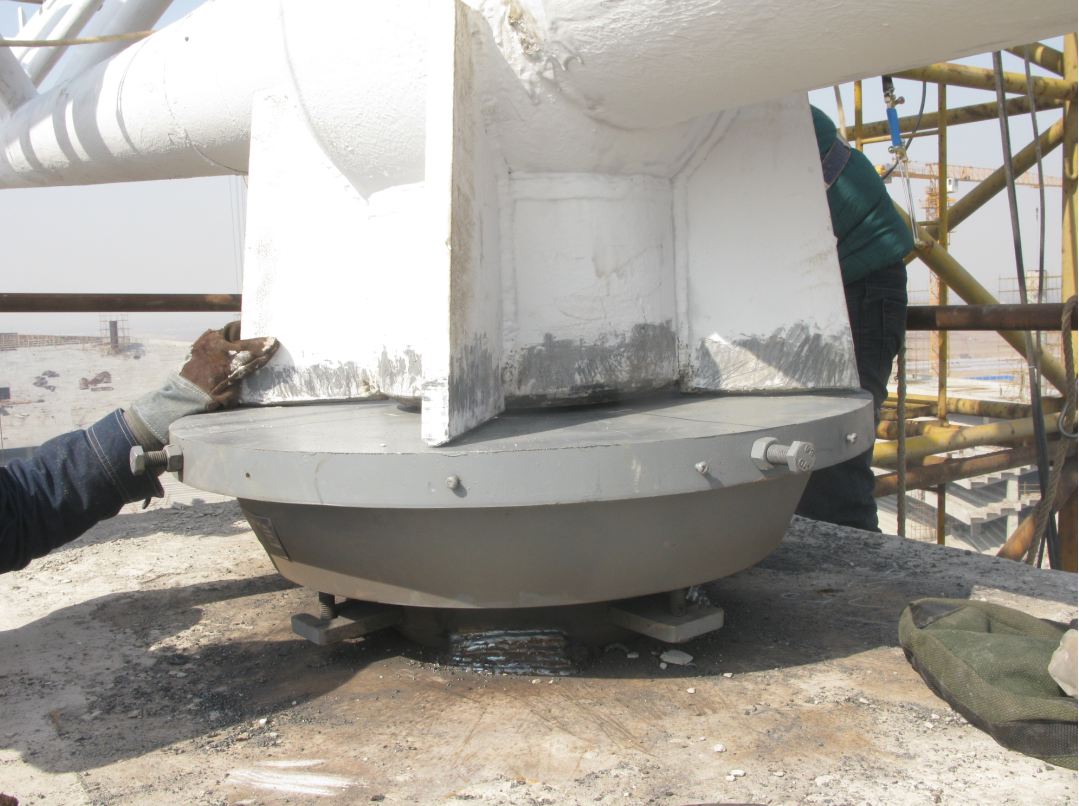

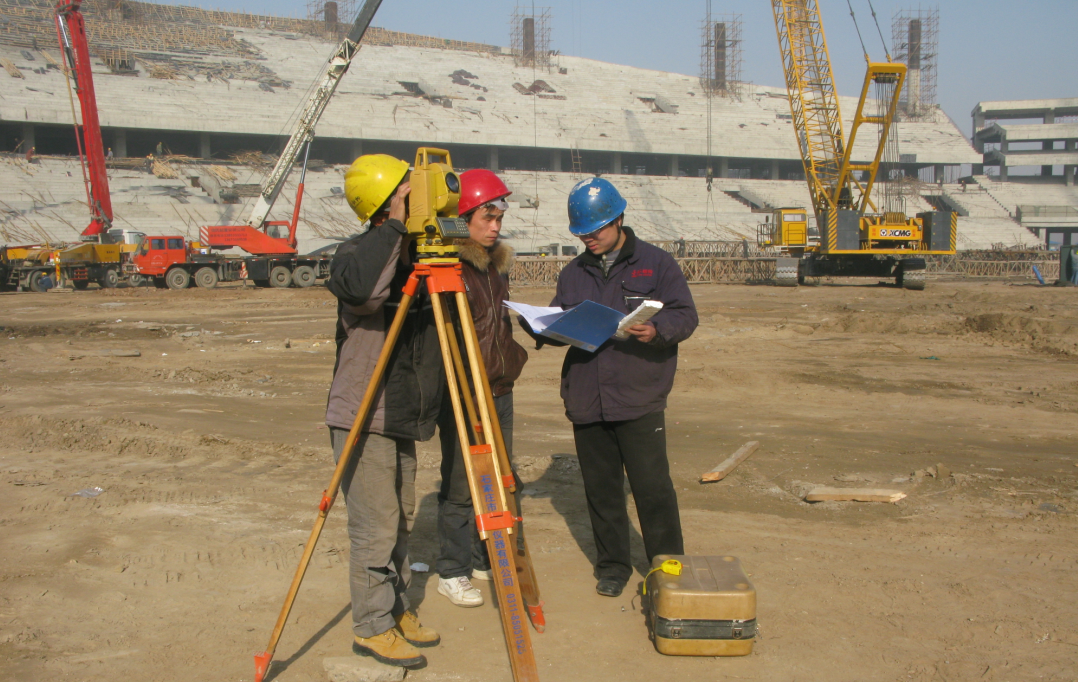

▼施工現場質量控制

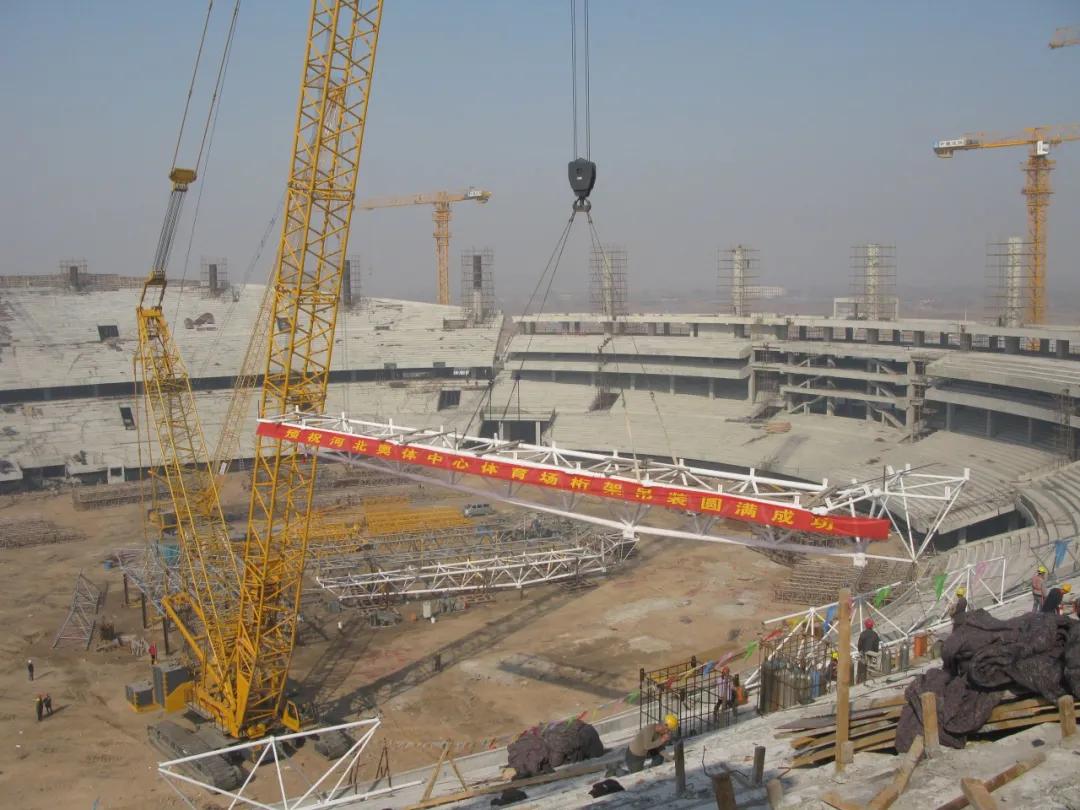

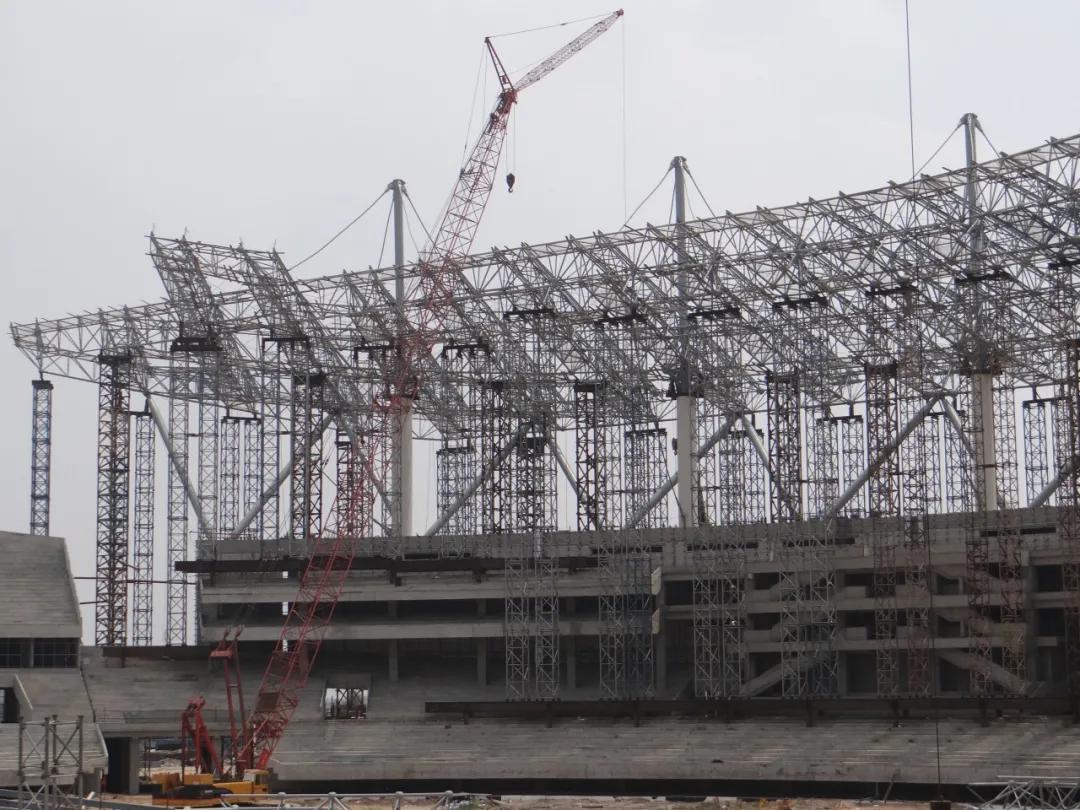

▼河北奧體中心體育場桁架首吊

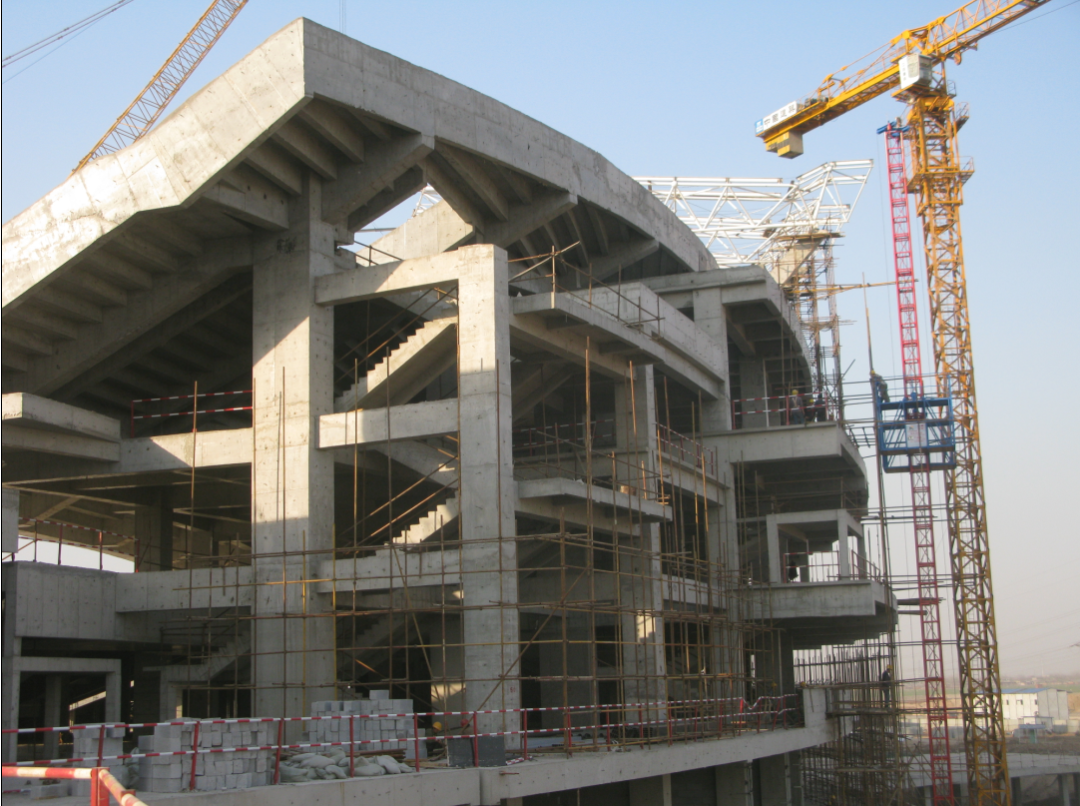

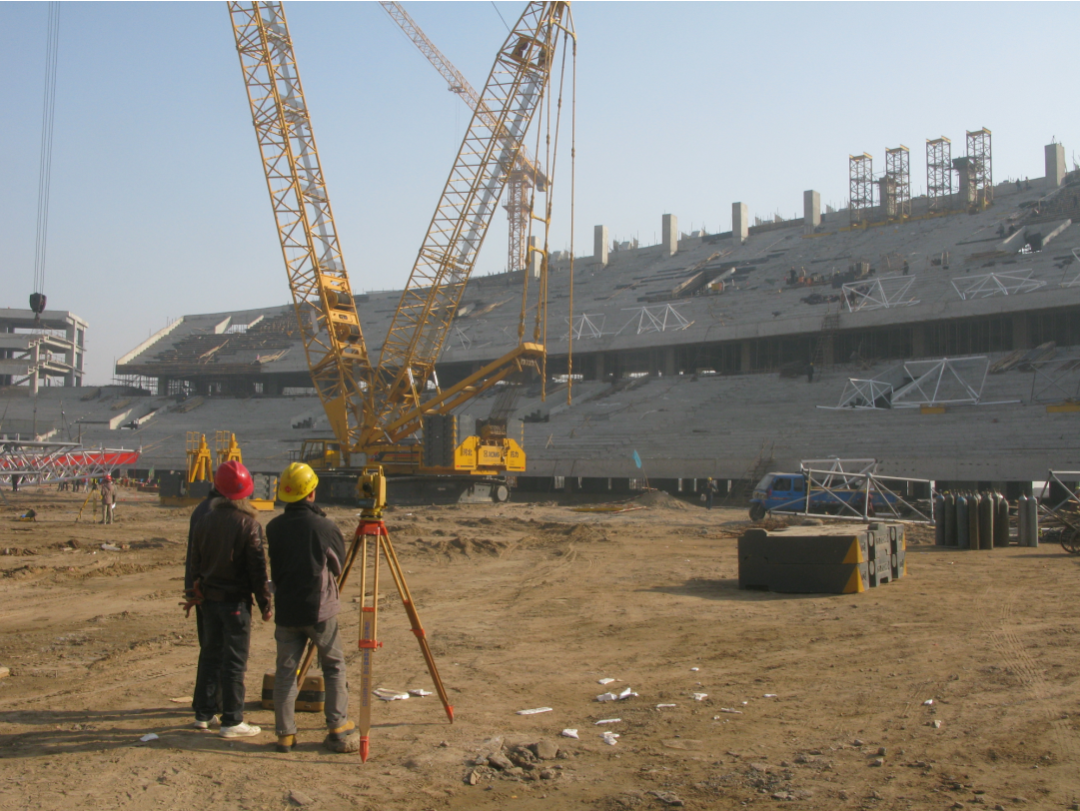

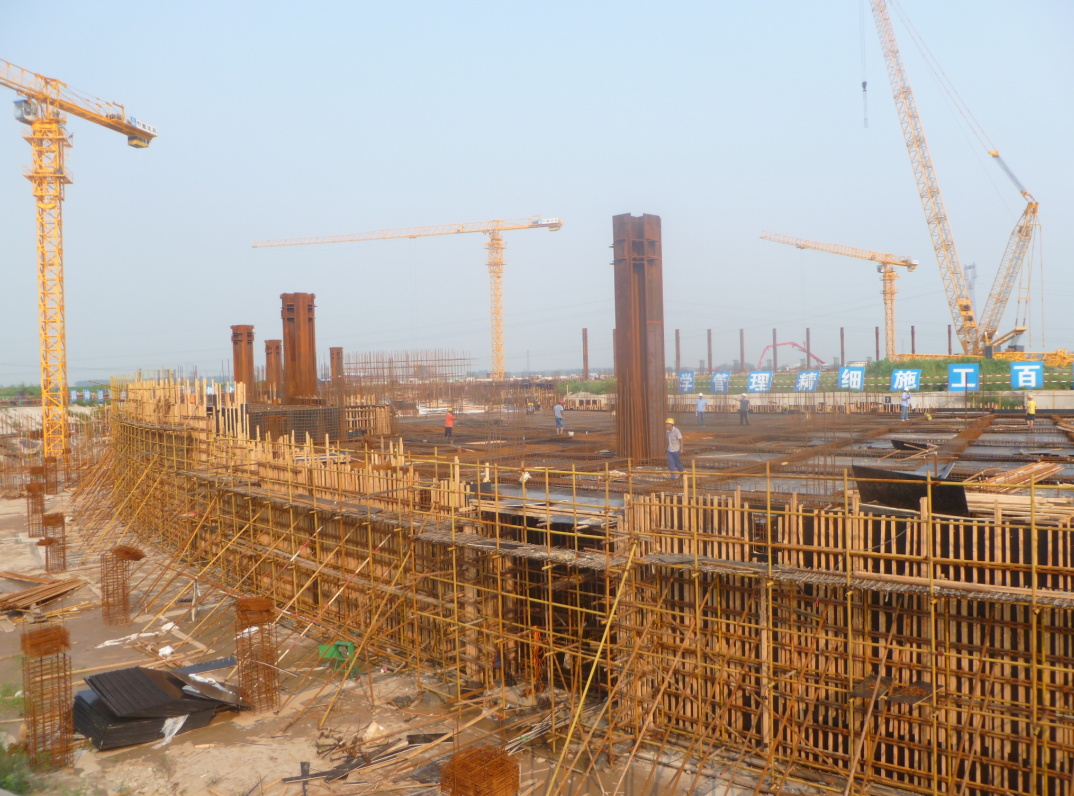

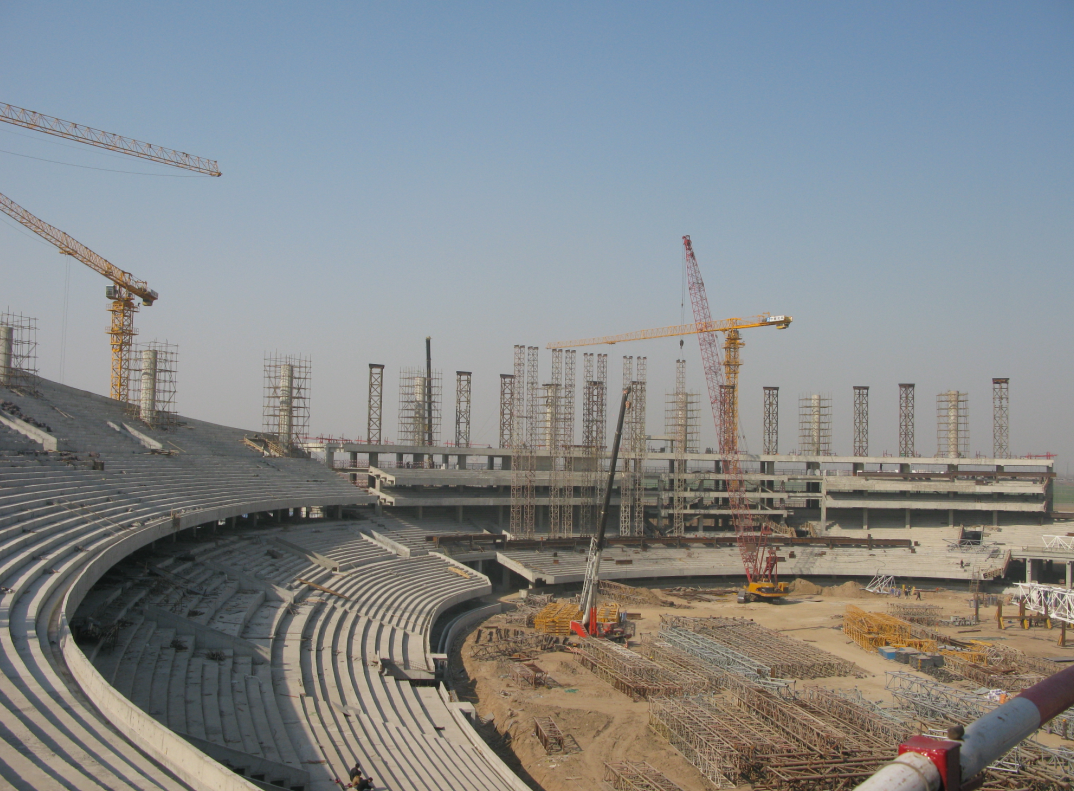

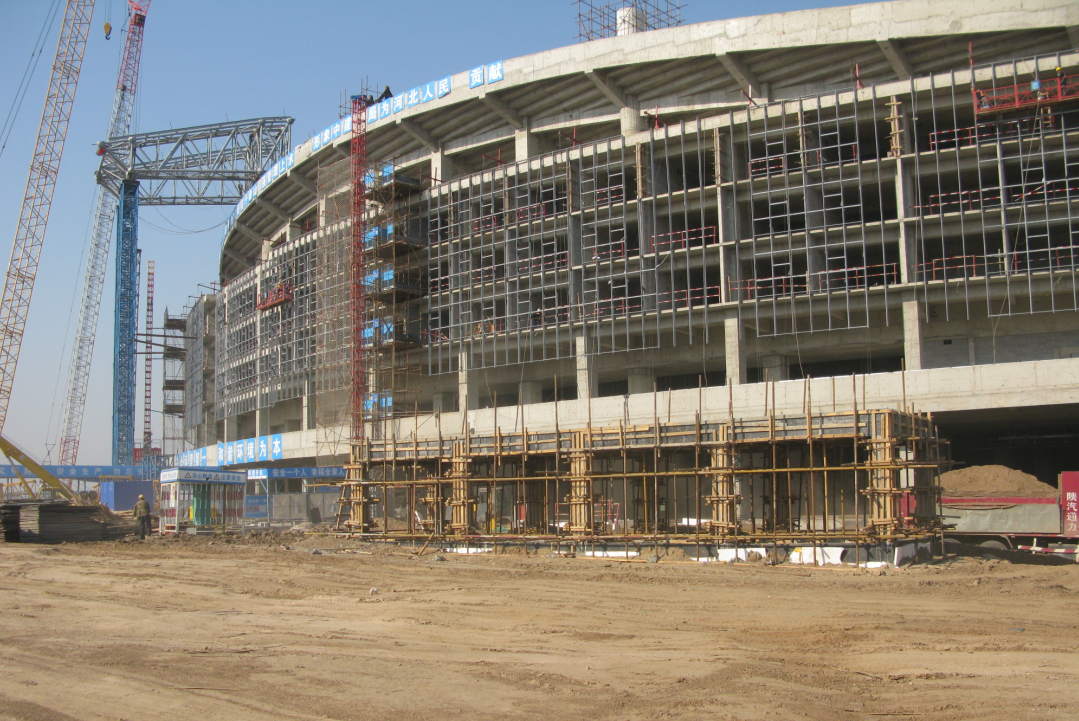

▼施工現場
2016年，金環建設集團憑借在河北奧體中心體育場項目中展示出來的高超的鋼結構制造和施工能力，再次榮膺中國鋼結構金獎（國家優質工程）。
距離河北奧體中心體育場項目建設，
雖然已經過去有5年的時間，
但是回顧工程的建設過程，
仍能感受到其中的困難和不易。
這些項目豐富了
金環在復雜大跨度鋼結構中的經驗，
幫助金環走向更大的國內外市場！
正是在每個項目中積累的經驗
構成金環發展的墊腳石，
而這其中最寶貴的一條經驗是——
對品質的堅守和對客戶價值的創造。
